انواع شیر فرمان پنوماتیک
شیر فرمان پنوماتیک
شیر فرمان پنوماتیک مسئولیت کنترل سرعت ، دبی و فشار هوای عبوری در سیستم پنوماتیک را بر عهده دارد.
انتخاب شیر فرمان مناسب یکی از مهمترین عوامل در عملکرد درست سیستم پنوماتیک است .
شیر های پنوماتیک با وارد کردن نیرو ، توانایی کنترل کردن مسیر هوا را دارند
یعنی میتوانیم با استفاده از یک شیر پنوماتیک مسیر هوا را قطع و یا وصل کنیم .
شیر های فرمان برای کنترل مسیر هوا باید نیروی خود را از یک منبع تامین کنند، در شیر های دستی این نیرو توسط دست کاربر تامین میشود.
انواع مختلف شیر فرمان پنوماتیک:

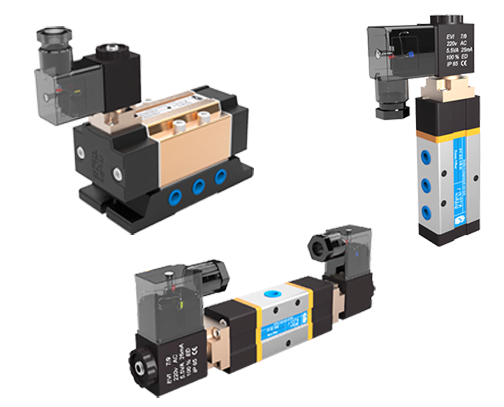

شیر فرمان برقی :
طراحی این شیر ها با هدف های متفاوت و به شکل های متفاوت انجام میشود.
بهره گیری از شیر های الکتریکی به طراحان اجازه میدهد که سیستم های کنترل الکتریکی را طراحی کرده و مورد استفاده قرار دهند .
دامنه عملکرد شیر برقی:
دامنه عملکرد شیر های برقی پنوماتیک از 24 تا 220 ولت میباشد که باعث تنوع زیاد در طراحی شیر الکتریکی میشود .
این امر باعث می شود که از این شیر ها در صنایع مختلفی از جمله : صنایع داروسازی، صنایع غذایی، صنایع شیمیایی و نفت و گاز، کاغذ سازی، دندانسازی و … به منظور طراحی سیستم های کنترلی استفاده شود .
برای خواندن ادامه مطلب کلیک کنید

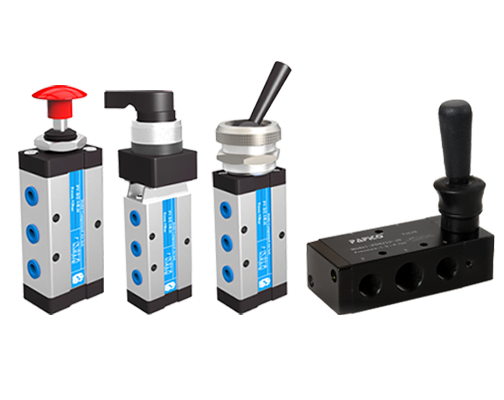

شیر فرمان دستی :
این نوع شیر ها برای کنترل و تعدیل جریان هوا به یک نیروی خارجی احتیاج دارند
نیرویی که به صورت دستی وارد میشود و عبور جریان را در کل سیستم تنظیم میکنند.
این تنظیم کردن میتواند بین یک یا چند لوله که محل عبور هستند انجام شود.
به این صورت که از طریق قفل و تنظیم عناصر ، کارِ هدایت جریان در لوله ها و بین دریچه ها را انجام میدهد.
بنابر این دریچه های پنوماتیک به عنوان یک رابط میان منبع (کمپرسور) و عملگر (سیلندر پنوماتیک) در این سیستم عمل میکنند.
برای خواندن ادامه مطلب کلیک کنید

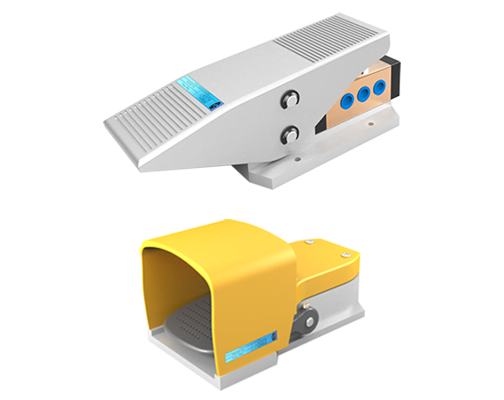

شیر فرمان پدالی :
کنترل ضربان را می توان کارائی اصلی شیرهای پدالی پنوماتیک به شمار آورد .
از جمله نکات کنترل فرآیند مهندسی ، کنترل جریان بصورت ضربانی می باشد که در این شرایط استفاده از شیرآلات پدالی پنوماتیک بهترین گزینه انتخابی است .
برای رسیدن به ضربان ایده آل در کنترل ، کاربرد شیرهای پدالی نوع برقی به سبب تأخیر کمتر در جریان مناسبتر بوده و نوع دیگر آن یعنی شیرهای پدالی پنوماتیک دو حالته در سیلندرهای یک طرفه و دو طرفه و همچنین فرمان کاربرد دارند

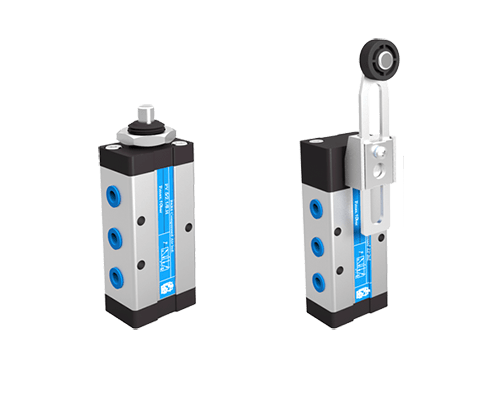

شیر فرمان مکانیکی :
شیرهای مکانیکی پنوماتیک با بهره گیری از هر نوع انرژی مکانیکی اعم از قرقره ، نیروی کشسان فنر و یا اهرم هایی مخصوص و دارای انعطاف ، قادر به کنترل جریان و ایجاد نیروی محرک می باشند .
وجود قابلیت انعطاف کاری بالا در این نوع شیر و سهولت در تطبیق آن با دستگاه ها سبب شده تا شیرهای مکانیکی پنوماتیک گزینه ای مناسب جهت استفاده در کارهای سنگین باشند.

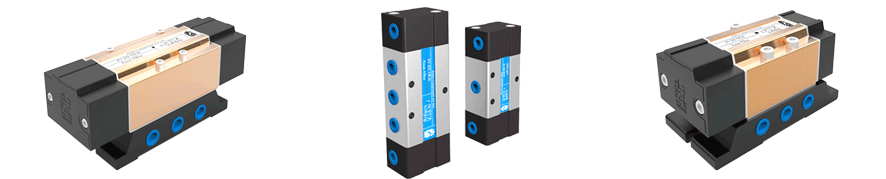

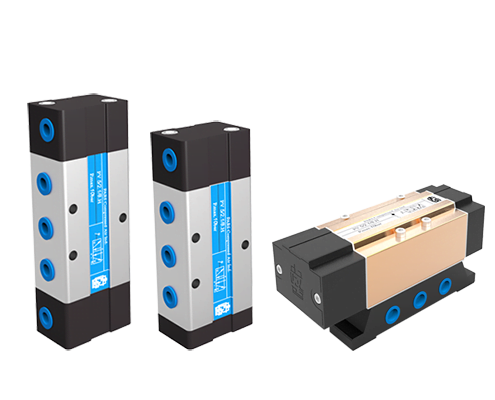

شیر فرمان سیگنال باد :
شیرهای سیگنال باد پنوماتیک همان طور که از اسمشان پیداست به وسیله باد فرمان می پذیرند . از این شیرها در جاهایی که معمولا سیگنال برق وجود ندارد و یا برای ایمنی بیشتر در محیط های مستعد حریق
که برق در آن محیط ایجاد خطر می کند و می خواهیم تمام فرمان ها به وسیله سیگنال باد انجام پذیرد، استفاده می شوند.
نحوه عملکرد شیرها به این صورت است :
علاوه بر پورت های ورودی و خروجی ، دو پورت دیگر هم وجود دارند: x و y .
در حقیقت x و y پیلوت تحریک پذیر هستند که جایگزینی برای بوبین ها می باشند . در شیر سیگنال باد این پیلوت جهت اسپول را تغییر می دهد.
