کاربردهای شیر دستی پنوماتیک :
شیر های پنوماتیکی دستی برای فرمان دادن به جک، سیلندر و موتورهای پنوماتیکی و به طور کلی قطعات پنوماتیکی مانند دستگاه بچینگ ، کارخانه آسفالت، معدن شن و ماسه، صنایع غذایی، بسته‌بندي ، خودروسازی، صنایع داروسازی،کارخانه سیمان و صنایع شیمیایی استفاده می شوند.

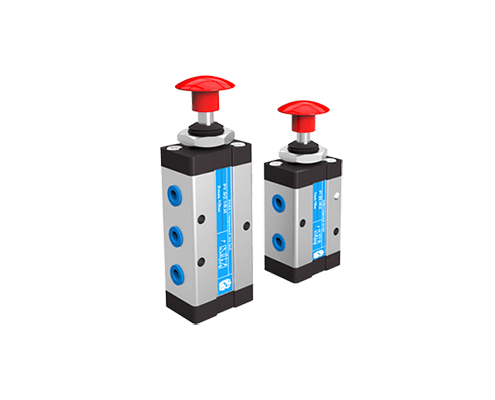

شیرهای دو حالته تحریک دکمه ای قارچی:
در این نوع از شیر ها دريچه‌هاي كنترل هوا پنوماتيك، داراي انواع محرك‌هاي دستي است كه اجازه كنترل جريان هواي تحت فشار به كاربر مي‌دهد. كاربر مي‌تواند به سرعت بين مجموعه‌اي از جهت‌هاي جريان، كه به آنها «موقعيت» گفته مي‌شود، تغيير ايجاد كند. در نتيجه مي‌توان با يك حركت ساده مثل يك سوئيچ، فشار دادن يا چرخاندن يك دكمه .
- سایز دنده اتصال : G 1/8
- قطر سوراخ عبور جریان : 3 mm
- مقدار عبور جریان : 220 NL/min (به ازای 6 بار)
اطلاعات فنی :
- مشخصات : 3/2 – 5/2 – G 1/8
- حد فشار کاری : 10 ∼ 2 kgf/cm²
- نوع تحریک : دکمه ایی
- حد دمای کاری : 5ºC ∼ +70ºC-
شیر دستی (دکمه ایی) :
در سیستمهای پنوماتیک برای کنترل مسیر هوا به صورت دستی از شیرهای جهتی پنوماتیک دستی استفاده میشود که بوسیله اهرم و با استفاده از دست فرمان می گیرد که با تغییر جهت آن شیر باز و بسته می شود. این شیر ها به نوبه خود بسته به تعداد پورتهای ورودی و خروجی و نحوه اتصال آنها به مدلهای متنوعی دسته بندی میگردد
نقشه محصول
