شیر فرمان سیگنال باد (دو سیگنال سایز 1/2 ) :
شیرهای سیگنال باد پنوماتیک همان طور که از اسمشان پیداست به وسیله باد فرمان می پذیرند . از این شیرها در جاهایی که معمولا سیگنال برق وجود ندارد و یا برای ایمنی بیشتر در محیط های مستعد حریق که برق در آن محیط ایجاد خطر می کند و می خواهیم تمام فرمان ها به وسیله سیگنال باد انجام پذیرد، استفاده می شوند. عملکرد این شیرها به این صورت است که به جز پورت های ورودی و خروجی هوا که مربوط به جهت شیر است دو پورت دیگر هم وجود دارند که با x و y مشخص شده اند . در حقیقت x و y پیلوت تحریک پذیر هستند که جایگزینی برای بوبین ها می باشند . در شیر سیگنال باد این پیلوت جهت اسپول را تغییر می دهد.
- سایز دنده اتصال : G 1/4
- قطر سوراخ عبور جریان : 12 mm
- مقدار عبور جریان : 2800 NL/min
اطلاعات فنی :
- مشخصات : PV 3/2 & 5/2 (G1/2)
- حد فشار کاری : 10 ∼ 3 bar
- نوع تحریک : باد
- حد دمای کاری : 5ºC ∼ +70ºC-
مزایای شیر سیگنال باد پنوماتیک :
شیر سیگنال باد دو مدل یک کله و دوکله دارد و با باد تحریک میشود . یکی از مزایای شیر سیگنال پنوماتیک این است که نیازی به برق نیست و با انتقال با میتوان به آن فرمان داد.

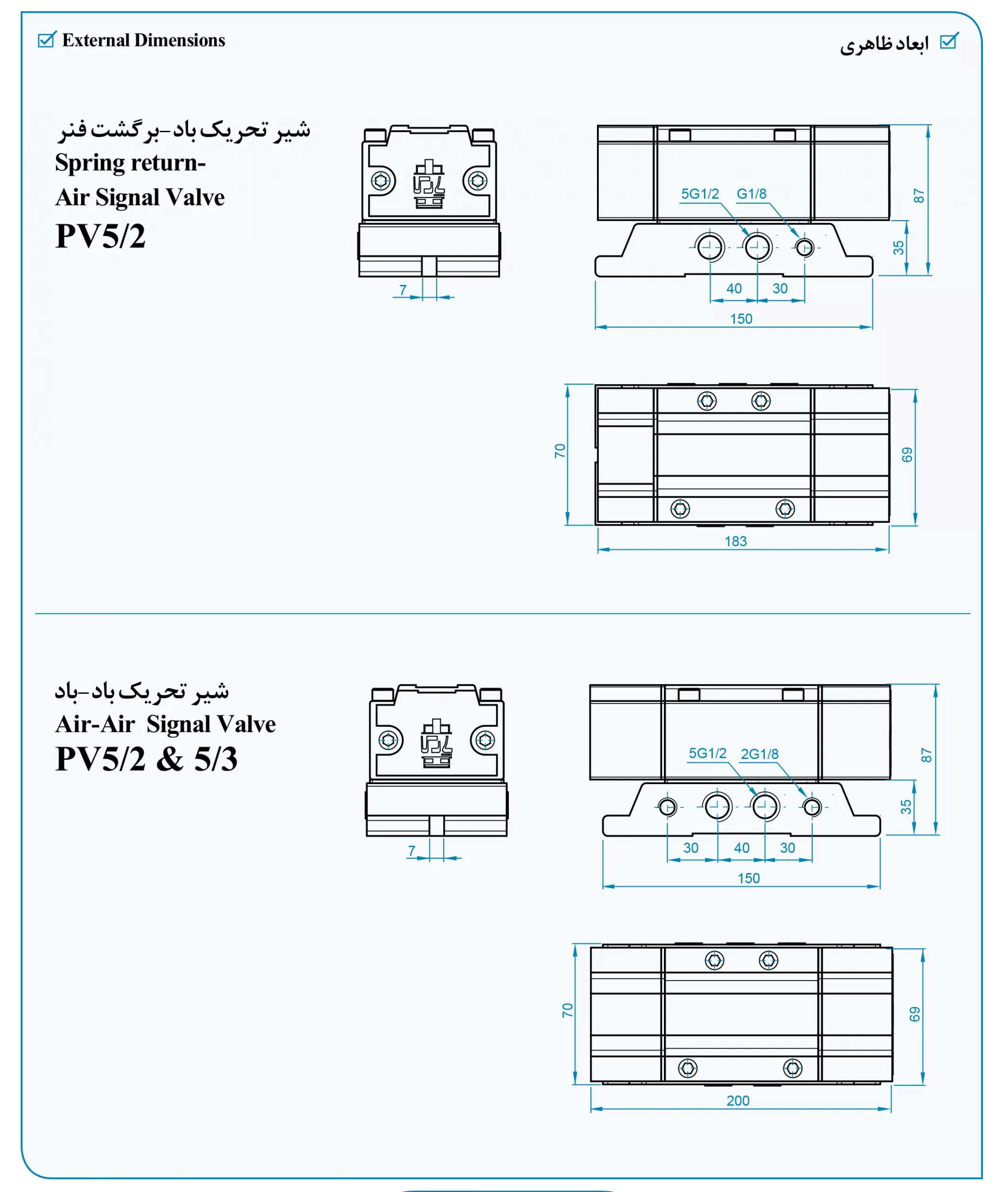

ابعاد ظاهری
