انتخاب جک پنوماتیکی (جک بادی) مناسب :
برای انتخاب و خرید سیلندر پنوماتیک باید مقدار نیروی سیلندر و همچنین مقدار فشار کاری و طول کورس ( فاصله بین نقطه حرکت اولیه تا آخرین نقطه ای که میله پیستون یا شفت سیلندر طی می کند) جک را محاسبه کرد. سپس با استفاده از این اطلاعات و مشخصات سیلندر های پارس میتوانید مناسب ترین جک را تهیه کنید .

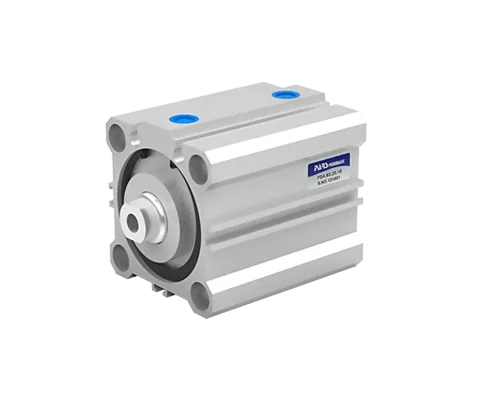

سیلندر های کامپکت PDA (جک بادی کامپکت):
یکی از پر طرفدار ترین عملگر های پنوماتیک سیلندر(جک بادی) های کامپکت PDA میباشد . جک های کامپکت PDA به دلیل ابعاد فشرده و کوچک تری که نسبت به مدل های دیگر دارند به آنها جک های کامپکت ( فشرده ) گفته میشود . از سیلندر های کامپکت PDA در مکان هایی که محدودیت ارتفاع وجود دارد استفاده میشود.
مواد مصرفی در سیلندر های استاندارد PDA :
- لوله سیلندر : آلومینیوم آلیاژی با آبکاری آنودایز
- درپوش ها : آلومینیوم آلیاژی با آبکاری آنودایز
- شفت : فولاد CK45 با روکش کرم سخت
- لوازم آببندی : لاستیک ضد روغن و پلی اورتان
اطلاعات فنی سیلندر کامپکت دوطرفه PDA :
- نوع عملکرد : دو طرفه
- حد فشار کاری : 10 ∼1.5 kgf/cm²
- سرعت خطی دسته پیستون : 500 ∼ 50 mm/sec
- حد دمای کاری : 5ºC ∼ +60ºC-
- کورس های استاندارد : 100 ∼ 50 mm
ویدیو مشخصات :
مشخصات جک های کامپکت ( کم جا گیر ) PDA :
- سیلندر های دوطرفه، مگنتی،ترمز های ثابت با کورس های کوتاه . فوق العاده فشرده، وزن سبک و صرفه جویی در فضا تا 50% در مقایسه با سیلندر های استاندارد ISO6431 و شیار های جانبی در سه طرف جهت نصب سنسور و دارای هشت سوراخ در دو طرف جهت نصب سیلندر
نقشه محصول
