انتخاب جک پنوماتیکی (جک بادی) مناسب :

برای انتخاب و خرید سیلندر پنوماتیک باید مقدار نیروی سیلندر و همچنین مقدار فشار کاری و طول کورس ( فاصله بین نقطه حرکت اولیه تا آخرین نقطه ای که میله پیستون یا شفت سیلندر طی می کند) جک را محاسبه کرد. سپس با استفاده از این اطلاعات و مشخصات سیلندر های پارس میتوانید مناسب ترین جک را تهیه کنید .

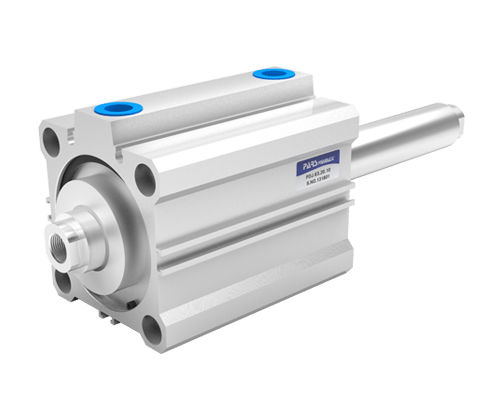

سیلندرکامپکت دو سر شفت PDJ :

یکی از چر طرفدار ترین عملگر های پنوماتیک سیلندر(جک بادی) های کامپکت PDJ میباشد . جک های کامپکت PDJ به دلیل ابعاد فشرده و کوچک تری که نسبت به مدل های دیگر دارند به آنها جک های کامپکت ( فشرده ) گفته میشود . از سیلندر های کامپکت PDJ در مکان هایی که محدودیت ارتفاع وجود دارد استفاده میشود.

مشخصات جک های کامپکت ( کم جا گیر ) PDJ :

  • سیلندر های دوطرفه، مگنتی،ترمز های ثابت با کورس های کوتاه
  • فوق العاده فشرده، وزن سبک و صرفه جویی در فضا تا 50% در مقایسه با سیلندر های استاندارد ISO6431
  • دارای شیار های جانبی در سه طرف جهت نصب سنسور
  • دارای هشت سوراخ در دو طرف جهت نصب سیلندر
مواد مصرفی در سیلندر های استاندارد  کامپکت PDJ :
  • لوله سیلندر : آلومینیوم آلیاژی با آبکاری آنودایز
  • درپوش ها :   آلومینیوم آلیاژی با آبکاری آنودایز
  • شفت :         فولاد CK45 با روکش کرم سخت
  • لوازم آببندی : لاستیک ضد روغن و پلی اورتان
اطلاعات فنی سیلندر  کامپکت دو سر شفت  PDJ :
  • نوع عملکرد :                  دو طرفه
  • حد فشار کاری :             10 ∼1.5 kgf/cm²
  • سرعت خطی :              500 ∼ 50 mm/sec
  • حد دمای کاری :             5ºC ∼ +60ºC-
  • کورس های استاندارد :    100 ∼ 50 mm

نقشه محصول

نقشه سیلندر کامپکت دو سر شفت PDJ
