شیر سیگنال باد برگشت فنر سایز 1/4

شیرهای سیگنال باد پنوماتیک همان طور که از اسمشان پیداست به وسیله باد فرمان می پذیرند . از این شیرها در جاهایی که معمولا سیگنال برق وجود ندارد و یا برای ایمنی بیشتر در محیط های مستعد حریق که برق در آن محیط ایجاد خطر می کند و می خواهیم تمام فرمان ها به وسیله سیگنال باد انجام پذیرد، استفاده می شوند. عملکرد این شیرها به این صورت است که به جز پورت های ورودی و خروجی هوا که مربوط به جهت شیر است دو پورت دیگر هم وجود دارند که با  x و y مشخص شده اند . در حقیقت x  و y پیلوت تحریک پذیر هستند که جایگزینی برای بوبین ها می باشند . در شیر سیگنال باد این پیلوت جهت اسپول را  تغییر می دهد.

اطلاعات فنی

شماره فنی

PV 5/2-1/4 A.SP

حد فشار کاری

10 ∼ 3 bar

نوع تحریک

باد

حد دمای کاری

5ºC ∼ +70ºC-

سایز اتصال دنده

G 1/4

قطر سوراخ عبور جریان

8 mm

مقدار عبور جریان

800 NL/min

کاتالوگ و خرید

مشاهده محصول

دانلود کاتالوگ

فایل سه بعدی

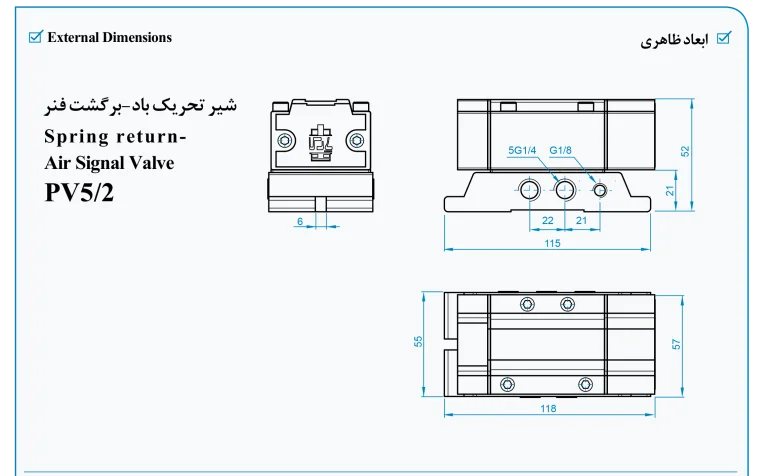

نقشه شیر تک سیگنال برگشت فنر
