فرمول محاسبه مقدار مصرف هوا در جک های پنوماتیک

محاسبه مصرف هوا در سیلندر های پنوماتیک یک طرفه و دو طرفه :

محاسبه مصرف هوا در سیلندر های پنوماتیک، یکی از پارامتر های دارای اهمیت برای هر مجموعه میباشد .

مقدار مصرف هوا برای هر سیلندر با قطر و کورس های مختلف را میتوانیم از فرمول زیر محاسبه کنیم.



تعداد کورس در دقیقه × طول کورس × سطح پیستون × نسبت تراکم = مصرف هوا



برای استفاده از فرمول بالا نیاز داریم نسبت تراکم را داشته باشیم ، در صورتی که نسبت تراکم در دسترس نباشد میتوانیم از فرمول زیر آن را بدست بیاوریم :

وقتی نسبت تراکم را بدست آوردیم میتوانیم مقدار مصرف هوا در سیلندر های یک طرفه را از طریق فرمول زیر محاسبه کنیم :



و برای محسابه در سیلندر های دوطرفه :

(( ناحیه مرده برای سیلندر ها برابر 1 لیتر میباشد ))

راهنمای نماد های استفاده شده در فرمول :

qB = مصرف هوا  / s = طول کورس / n = مقدار کورس در دقیقه / qH = مقدار مصرف هوا بر حسب یک سانتیمتر از طول کورس





نکته

مقدار هوای مصرفی مورد نیاز برای پر کردن مناطق مرده میتواند تا 20% هوای مصرفی باشد



__________________________________________________________

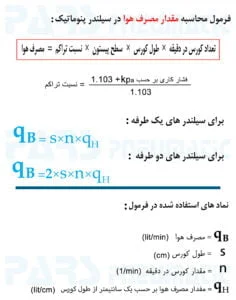

محاسبه مصرف هوای سیلندر پنوماتیک

محاسبه مصرف هوای سیلندر پنوماتیک

برای دانلود عکس کلیک کنید

__________________________________________________________

مثال عددی :

میخواهیم مصرف هوای یک سیلندر استاندارد با قطر 100 را محاسبه کنیم :

برای محاسبه مصرف هوا باید مشخصات سیلندر را داشته باشیم :

قطر سیلندر = 100mm   /   طول کورس = 100mm   /   فشار = 8bar   /   تعداد کورس در دقیقه = 15 بار   /   سطح پیستون = 78cm



علاوه بر اطلاعات اولیه سیلندر باید نسبت تراکم را محاسبه کنیم.

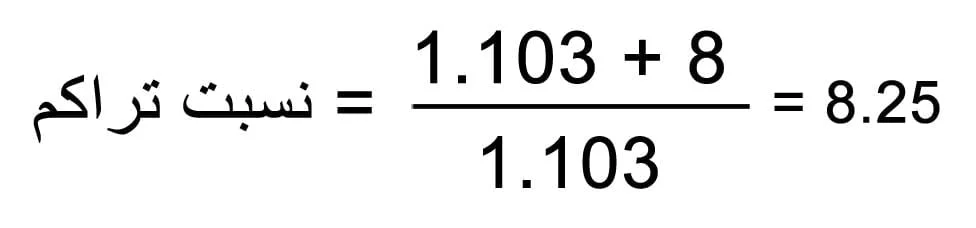

همانطور که قبل تر گفتیم برای محاسبه نسبت تراکم از فرمول زیر استفاده میکنیم : ( برای فشار 8 بار )

نسبت تراکم = 8.25

بعد از بدست آوردن نسبت تراکم اعداد رو در فرمول جای گذاری میکنیم.

طول کورس را به سانتی متر تبدیل میکنیم سپس :



طبق فرمول بالا و جایگذاری اعداد متوجه شدیم که مصرف هوای یک سیلندر استاندارد یک طرفه با قطر 100 میلیمتر و کورس 100 میلیمتر که در هر دقیقه 15 بار عمل میکند برابر است با 96.5 لیتر در دقیقه .
