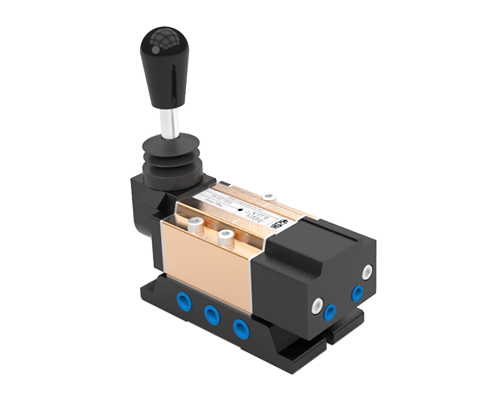

گاهی نیاز به تغییر مسیر هوا، کنترل فشار هوا و یا قطع و وصل کردن هوای داخل سیلندر میباشد، در چنین شرایطی از ( شیر های برقی پنوماتیک ) استفاده می شود.شیر های دستی (تحریک به وسیله ی نیروی انسانی) مناسب استفاده در صنایع کوچک هستند.
شیر پنوماتیک امروزه بیشتر به صورت برقی تولید میشود که در ادامه این مقاله قصد داریم در مورد این شیر ها صحبت کنیم .
برای مشاهده تمامی محصولات پنوماتیک (سیلندر، پرس ، واحد مراقبت، اتصالات و … ) از این لینک اقدام کنید :فروشگاه
آشنایی با شیر های برقی پنوماتیک

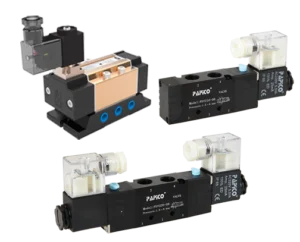

در گذشته شیر ها به صورت دستی کنترل میشد. کنترل شیر های پنوماتیک دستی به کمک اعمال نیروی بیرونی صورت میگیرفت که متاسفانه دقت و سرعت عمل لازم را نداشت .کنترل شیر های پنوماتیک ، با بهره گرفتن از جریان الکتریسیته و تکنولوژی آهنرباهای الکتریکی صورت میگیرد.در شیر های الکتریکی می توان با مدیریت جریان الکتریسیته، میزان فشار وارد شده شده بر شیر را تغییرداده و جریان هوا را کنترل کرد .شیر پنوماتیک دو بوبین سایز 1/2شیر دو بوبین
انواع شیر فرمان برقی :
طراحی این شیر ها با هدف های متفاوت و به شکل های متفاوت انجام میشود.بهره گیری از شیر های الکتریکی به طراحان اجازه میدهد که سیستم های کنترل الکتریکی را طراحی کرده و مورد استفاده قرار دهند .دامنه عملکرد شیر های برقی پنوماتیک از 24 تا 220 ولت میباشد که باعث تنوع زیاد در طراحی شیر الکتریکی میشود .این امر باعث می شود که از این شیر ها در صنایع مختلفی از جمله : صنایع داروسازی، صنایع غذایی، صنایع شیمیایی و نفت و گاز، کاغذ سازی، دندانسازی و … به منظور طراحی سیستم های کنترلی استفاده شود .
در ادامه انواع شیرهای برقی پنوماتیک را معرفی خواهیم کرد.
1 . یک سو کننده :
زمانی که بخواهیم از برگشت جریان هوا را در خط لوله جولوگیری کنیم باید از شیر های یک سو کننده استفاده کنیم .مثلا وقتی که از کمپرسور و یا پمپ استفاده میشود. (برگشت هوا میتواند کارکرد دستگاه را با مشکل مواجه کند )
2 . کنترل فشار :
یکی از کاربرد های شیر پنوماتیکی، استفاده به منظور کنترل فشار هوا میباشد.برای مثال میتوان با هدف محدود کردن فشار هوا از این شیر ها استفاده کرد .این نوع طراحی جهت افزایش ایمنی سیستم های پنوماتیکی انجام میشود و وظیفه ی آن کنترل فشار مخزن است .معمولا این کار با کاهش فشار ورودی هوا انجام میشود .همچنین گاهی پس از کمپرسور باد از شیر محدود کننده فشار استفاده میشود .

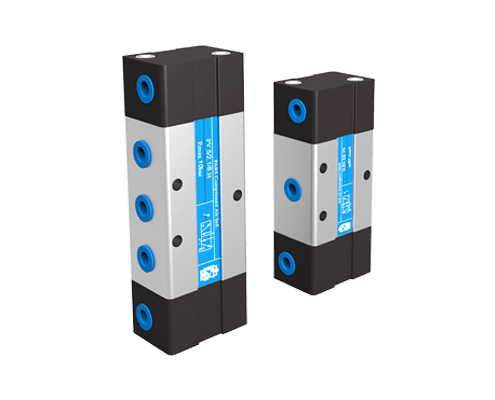

انواع شیر پنوماتیکی
مورد بعدی شیر های تنظیم کننده فشار هستند .اگر در یک سیستم نیاز به تامین فشار ثابتی باشد، میتوانید با بهره گیری از یک شیر برقی به این فشار ثابت دست پیدا کنید .عملکرد شیر های تنظیم کننده فشار به این صورت میباشد که، نوسانات جریان هوا را با توجه به فشار مورد نیاز کنترل کرده و فشار هوا را ثابت نگه میدارد .استفاده دیگری که از شیر های کنترل فشار میشود طراحی سیستم های کنترلی است.
استفاده از شیر پنوماتیک در سیستم های کنترلی :
با قرار دادن یک شیر پنوماتیکی در مدار، زمانی که فشار از مقدار تعیین شده بالاتر و یا پایینتر باشد آلارم میدهد.
اپراتور با توجه به سیگنال ها یا صدای آلارم در شیر پنوماتیک متوجه ایجاد مشکل در فرایند میشود و سریعا مورد پیش آمده را برطرف میکند.
3 . کنترل جریان :
کنترل جریان هوا با نصب شیر پنوماتیکی بر روی خطوط لوله انجام میشود
بعد از نصب روی خطوط لوله به کمک سلونوئید جریان را کنترل میکند.اگر شیر پنوماتیکی به صورت (جریان باز) طراحی و ساخته شده باشد ، در حالتی که هیچ ولتاژی به سر سلونوئید وارد نشود ، جریان کامل برقرار است و زمانی که ولتاژ افزایش پیدا میکند، جریان کمتر و یا قطع میشود.شیر های برقی که در حالت (بسته) طراحی و تولید میشوند ، با وصل شدن و یا افزایش الکتریسیته میزان جریان نیز افزایش پیدا میکند .
4 . قطع و وصل جریان با شیر فرمان برقی

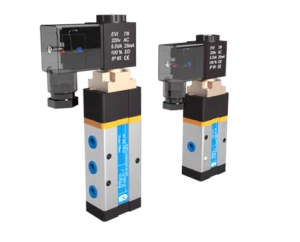

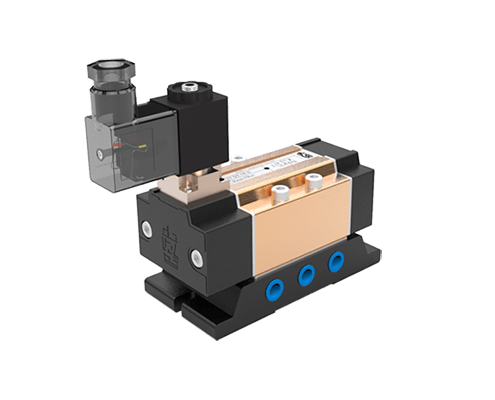

یکی دیگر از کاربرد های این شیر ها قطع و وصل کردن جریان هوا می باشد .این قطع و وصل کردن جریان در شیر های پنو ماتیک به دو شکل صورت میگیرد گاهی با تغییر جهت هوا و گاهی به صورت قطع شدن کامل جریان .شیر پنوماتیک سایز 1/8شیر (تک بوبین)
نام گذاری شیر فرمان برقی :
این دسته با توجه به راه های ورود و خروج روی شیر دسته بندی میشوند .برای مثال :وقتی روی شیر نوشته میشود 5/3 (پنج به سه) به این معنی میباشد که این شیر دارای پنج حات ورودی و خروجی بوده که سه حالت کلی را شامل می شود.در این شیر ها عددی که در ابتدا نوشته میشود نشان دهنده تعداد ورودی و خروجی آن است(شیر ها میتوانند چند ورودی و خروجی داشته باشند)و عدد دوم نشان دهنده حالت های شیر است .برای شناسایی راحت تر ساختمان داخلی شیر ها (حالت های متفاوت شیر) در حالت توقف ترسیم شده است .بر اساس مثالی که توضیح دادیم متوجه میشویم که در نام گذاری شیر های ، پنو ماتیک برقی به دو مورد اهمیت ویژه ایی داده میشود :
عامل اول : دهانه های شیر (مجموع ورودی و خروجی) .عامل دوم : حالت های متفاوتی که شیر میتواند بین آنها سوئیچ کند .مثلا شیر 4/2 (چهار به دو) شیری است که با چهار دهانه ورود و خروج و دو حالت سوئیچی عمل میکند .
برای نام گذاری باید حالت آماده به کار نوشته شود :

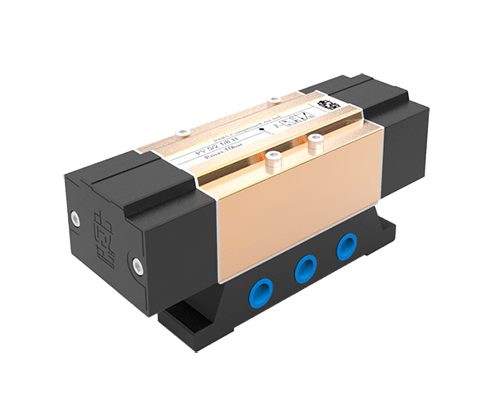

مثال : شیر 5/2 با حالت نرمال بسته
