انتخاب جک پنوماتیکی مناسب :
برای انتخاب و خرید سیلندر پنوماتیک باید مقدار نیروی سیلندر و همچنین مقدار فشار کاری و طول کورس(فاصله بین نقطه حرکت اولیه تا آخرین نقطه ای که میله پیستون یا شفت سیلندر طی می کند)جک را محاسبه کرد سپس با استفاده از این اطلاعات و مشخصات سیلندر های پارس میتوانید مناسب ترین جک را تهیه کنید .

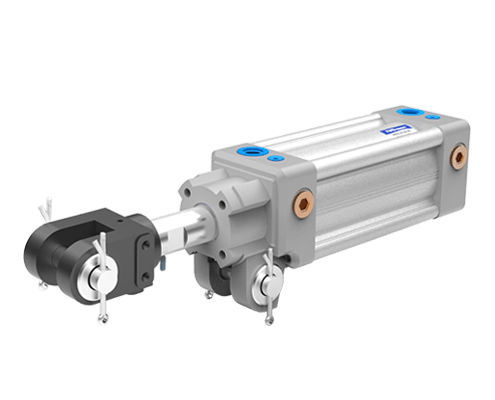

سیلندر دو طرفه گیره ای PNCC
تمامی محصولات شرکت پارس نیوماتیک از کیفیت بسیار بالایی برخوردار هستند.علاوه بر کیفیت بالا، تمامی محصولات پارس دارای گارانتی بوده و از طول عمر بالایی برخوردار میباشند .لوازم جانبی محصولات پارس به راحتی قابل دسترسی میباشد. سیلندر های شرکت پارس نیوماتیک با استفاده از لوله و درپوشهای آلیاژ الومینیومی و با آبکاری آنودایز و شفت فولادی با روکش کروم سخت ساخته شده است و همراه با لاستیک های ضد روغن و پلی اورتان به بازار عرضه می شود .
اطلاعات فنی سیلندر های استاندارد PNCC :
- نوع عملکرد : دو طرفه
- حد فشار کاری : 10 ∼ 2 kgf/cm²
- سرعت خطی پیستون : 500 ∼ 50 mm/sec
- حد دمای کاری : 20ºC ∼ +60ºC-
مواد مصرفی در سیلندر های استاندارد PNCC :
- لوله سیلندر : آلومینیوم آلیاژی با آبکاری آنودایز
- درپوش ها : آلومینیوم آلیاژی با آبکاری آنودایز
- شفت : فولاد CK45 با روکش کرم سخت
- لوازم آببندی : لاستیک ضد روغن و پلی اورتان
ویژگی های سیلندر دوطرفه گیره ایی PNCC :
سیلندر دوطرفه گیره ای(مخصوص قید و بندهای جوشکاری صنایع خودروسازی)
دارای پیستون مگنتی جهت نصب سنسور های مغناطیسی
فرامین که در موقعیت طول کورس نصب می شود و در برابر خطر فرامین ناخواسته که در اثر میدان مغناطیسی از پرُسه جوشکاری مقاومتی بوجود می آید محافظت می نماید.
مجهز به حلقه محافظ مخصوص شفت که در قسمت گلوئی سیلندر برای جلوگیری از گرد و غبار و جرقه های جوشکاری بر روی شفت مفید میباشد.
مجهز به پیچ تنظیم ترمز جهت جلوگیری از ضربه های دسته پیستون در ابتدا و انتهای درپوش ها مجهز به پیچ تنظیم سرعت خطی در دو طرف دسته پیستون
قابلیت نصب اتصال ورود هوا در سه طرف هر درپوش
امکان انتخاب شیار موقعیت نصبی سیلندر و دوشاخه سرشفت با عرض های ۱۶/۵ و ۱۹/۵ میلیمتر
مجهز به لوله سیلندری گوشواره ای برای جلوگیری از ضربات جانبی بازوهای دستگاه جوشکاری سیار
نقشه محصول
