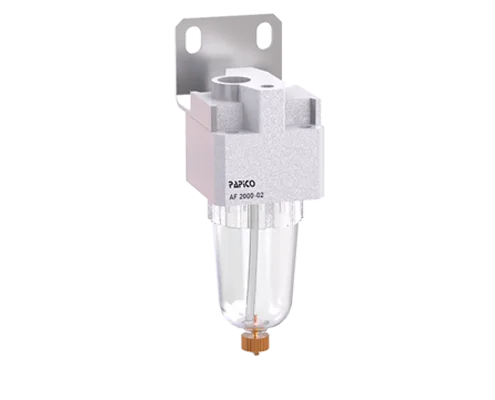

فیلتر هوای فشرده طرح اس ام سی سایز 1/4 : AF

هوای فشرده با عبور از مجرای ورودی از اطراف قطعه مخروطی شکل عبور نموده و به خاطر فرم مخصوص مخروط و تیغه های روی آن حالت چرخشی می یابد و با این عمل ذرات آب از هوا جدا شده و به بدنه کاسه با مخزن آبگیر برخورد کرده و آرام آرام بر اثر نیروی جاذبه به سمت پایین حرکت نموده و در ته مخزن جمع می شود. هوای بدون آب بر اثر فشار موجود از المنت فیلتر عبور می نماید. در ادامه هوا از اطراف سنگ به سمت داخل آن عبور میکند. سنگ فیلتر با داشتن خلل و فرج های آن ذرات ناخالصی را جذب کرده و در انتها به سمت پورت خروجی رانده می شود.

مهمترین خصوصیات فیلترهای هوای فشرده درجه جداسازی و یا راندمان آنها میباشد که نشان دهنده درصد ذراتی است که یک اندازه به خصوص می تواند آن راجداسازی نماید. عمل تصفیه یک فیلتر پنوماتیک حتی بعد از کارکرد طولانی و با آلودگی زیاد حفظ می شود ولی در این شرایط افت فشار به صورت نامطلوب افزایش یافته و فیلتر به یک هدردهنده انرژی تبدیل می شود. به منظور تشخیص به موقع زمان تعویض فیلتر، بازرسی بصری و یا اندازه گیری اختلاف فشار در هنگام عبور هوا از فیلتر باید صورت گیرد.
